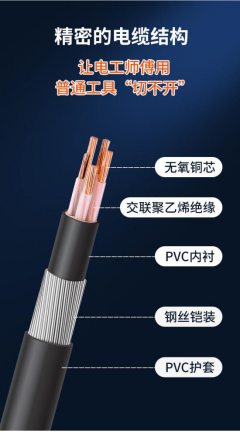

一、鎧裝電纜的結構

鎧裝電纜的結構包括導體、絕緣層、填充物、鋼絲、護套等幾個部分。其中，鋼絲箍作為一種特殊的鎧裝層，用來保護電纜，防止外部物質的損害和電纜因外力而受到拉伸、擠壓、彎曲等損壞。鎧裝層的類型有多種，通常根據鎧裝層的材質、結構和工藝來分類。不同類型的鎧裝層在電纜的結構和性能上都有所區別。

鋼絲編織鎧裝電纜的結構主要包括以下幾個部分：

?

基本電纜：基本電纜可以是任何單護套或雙護套結構的填充型和非填充型電纜。

?

鋼絲編織鎧裝電纜護套：黑色高分子量低密度聚乙烯或聚氯乙稀護套。護套厚度可取決于基本電纜外徑。

?

識別和長度標記：電纜外表有較久性識別標記，標記間間隔不大于1m。

?

鋼絲編織鎧裝電纜標記內容：導線直徑,線對數量,電纜型號,長度,制造廠廠名代號及制造年份。

?

鋼絲編織鎧裝電纜電氣特性：電纜符合基本電纜的全部電氣要求。

?

電纜長度：機械保護型電纜是根據相應基本電纜的標準長度制造。鋼絲鎧裝電纜機械保護層可以加到任何結構的電纜上，以增加電纜的機械強度，提高防侵蝕能力，是為易受機械破壞及及易受侵蝕的地區而設計的電話電纜。

特點：

鋼絲編織鎧裝電纜的特點主要體現在以下幾個方面：

?

增強機械強度：鎧裝電纜加上鎧裝層的目的之一是增強抗拉強度、抗壓強度等機械保護，伸長使用壽命。此外，還可以通過屏蔽保護提高電纜抗干擾性能。

?

適用于惡劣環境：鋼絲鎧裝電纜機械保護層可以加到任何結構的電纜上，以增加電纜的機械強度，提高防侵蝕能力，是為易受機械破壞及及易受侵蝕的地區而設計的特種電纜?？梢圆扇∪魏我环N方式敷設，更適用于巖石地區的直埋敷設。

?

良好的磁屏蔽效果：鋼絲鎧裝層具有高導磁率，有很好的磁屏蔽效果，可以用于抗低頻干擾，并可使鎧裝電纜直埋敷設而免于穿管且價廉物美，在實際運用較多。

?

適用于特定場合：例如，YJV32\YJV42\KVVP32用于交流額定電壓450V/750V及以下控制監控回路及保護線路等場合。得到海上鉆井平臺、礦山礦井、高層建筑、國防工程、電廠、電站的大量使用，電纜意義敷設在市內、電纜溝、管道、直埋、豎井等能承受較大機械拉里的固定場合。
